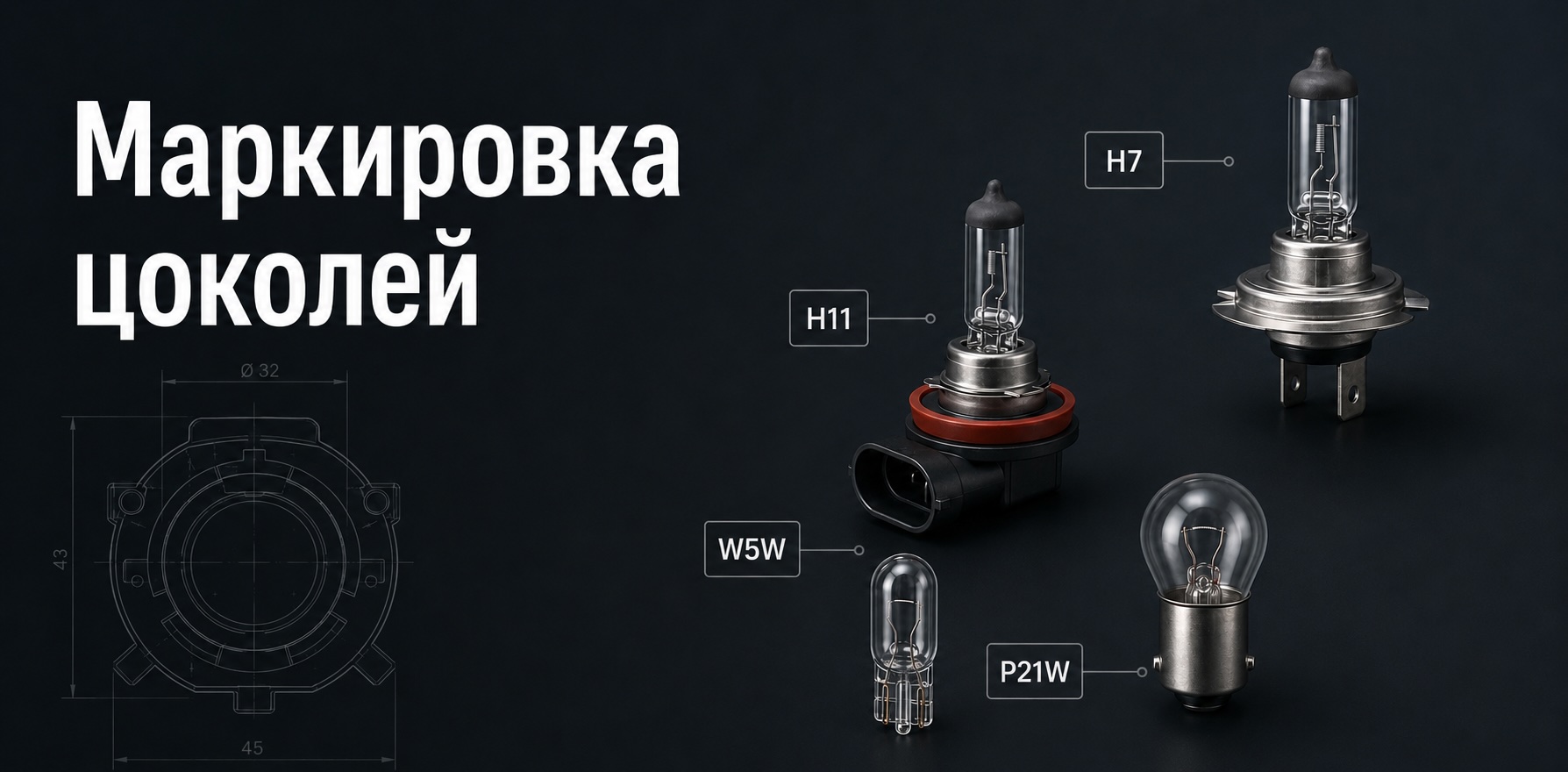

Маркировка автомобильных ламп

Типовой пример: P21/5W и P21/4W отличаются не мощностью второй нити, а цоколем. У P21/5W цоколь BAY15d, у P21/4W — BAZ15d: штифты смещены по-разному, лампы физически не взаимозаменяемы. Дробь в маркировке — симптом, а не суть различия. Разберём систему целиком.

Как читается маркировка

Формула: [буквы типа] [Y, если колба жёлтая] [мощность первой нити] [/ мощность второй нити] [W]

• Первые буквы кодируют тип лампы и семейство цоколя: H — галогенная головного света, P — сигнальная с металлическим байонетным цоколем и колбой до 26,5 мм, R — то же с колбой до 19 мм, W в начале — бесцокольная (контакты — выводы на стеклянном основании), C — софитная с контактами на двух торцах, T — миниатюрная с металлическим цоколем, D — газоразрядная (ксенон), HB/HIR — галогенные американской номенклатуры.

• Y внутри обозначения — жёлтая (янтарная) колба для указателей поворота: PY21W, WY5W, WY16W, WY21W. Важно: у жёлтых версий часто другой цоколь, чем у белых аналогов, — об этом ниже.

• Цифры — номинальная мощность в ваттах; дробь — двухнитевая лампа (первая нить/вторая нить): 21/5 — стоп 21 Вт + габарит 5 Вт в одной колбе.

• Конечная W — ватты, не «wedge»: она есть и у цокольных P21W, и у бесцокольных W5W.

Параллельно существует вторая система — обозначения самих цоколей по IEC: BA15s, BAY15d, W2.1×9.5d, PGJ19-2 и так далее. Категория лампы однозначно задаёт цоколь, поэтому в быту достаточно категории; цоколь полезно знать, чтобы понимать, почему похожие лампы несовместимы.

Галогенные лампы головного света: семейство H

Ловушка семейства PGJ19. H8, H9, H11, H16 внешне почти одинаковы, посадочные фланцы различаются мелкими ключами, а мощности — в диапазоне от 19 до 65 Вт. Продавцы любят формулу «H8/H11/H16 универсальная». Универсальной бывает посадка, но не тепловой режим: 55-ваттная лампа в корпусе ПТФ, рассчитанном на 19-ваттную H16, — оплавленный корпус. Правило: подбирать не «что встанет», а категорию из руководства, и сверять фактическую потребляемую мощность.

Пары-«наследники»: H4→H19, H7→H18. Та же колба и мощность, изменённый цоколь и уточнённое положение нити. Формально не взаимозаменяемы; популярные переделки с подгибанием ключей смещают нить относительно фокуса и искажают светотеневую границу.

Сигнальные лампы с байонетным цоколем: P и R

Байонет BA — металлический цилиндр со штифтами, лампа вставляется и поворачивается. Внутри семейства цоколя различаются числом контактов и положением штифтов — и это положение является защитой от неправильной установки, а не случайностью.

Расшифровка суффиксов цоколя: s — один контакт, d — два (double); U, Y, Z, W после BA — варианты смещения штифтов по углу и высоте.

Теперь механика двух главных ловушек этого семейства:

PY21W ≠ P21W. У жёлтой PY21W штифты цоколя BAU15s смещены относительно симметричного BA15s специально: чтобы белую лампу нельзя было по ошибке установить в поворотник (белое мигание запрещено), а жёлтую — в стоп-сигнал. Если лампа «не вставляется, хотя выглядит такой же» — вы держите правильную лампу не от того патрона, а не брак.

P21/5W ≠ P21/4W. Обе двухнитевые, обе с двухконтактным байонетом, разница в дроби выглядит как мелочь. Но BAY15d (штифты на разной высоте) и BAZ15d (смещены и по высоте, и по углу) — разные цоколи. P21/4W применяется там, где вторая нить работает габаритом при первой — заднем противотуманном огне: смещённые штифты не дают перепутать её с стоп-сигнальной P21/5W. Заказ «по дроби на глаз» — гарантированный возврат.

Бесцокольные лампы: W

Контакты — проволочные выводы, загнутые на стеклянное основание; лампа просто вставляется в пружинный патрон.

Здесь защита от ошибки слабее, чем у байонетов: W16W и WY16W имеют одинаковую посадку и различаются только цветом колбы. Прозрачная лампа в жёлтом патроне поворотника встанет и будет работать — белым миганием. Контроль здесь только на уровне маркировки при покупке.

Софитные лампы: C

Цилиндрическая колба с контактами на торцах (цоколь SV8.5), «пальчиковая». Главный параметр помимо мощности — длина: 31, 36, 39, 41 мм. C5W на 31 мм физически не встанет в плафон под 39 мм, и наоборот. При заказе салонного света мерить длину снятой лампы обязательно.

Газоразрядные: D

D1S, D2S, D3S, D4S / D1R–D4R. Цифра — поколение (различаются напряжением розжига и наличием встроенного модуля, D3/D4 — без ртути), буква — тип оптики: S — линзованная (projector), R — рефлекторная, с нанесённым на колбу экраном. DxS в рефлекторную фару и DxR в линзу — некорректный пучок при полной физической совместимости посадки. Поколения между собой не взаимозаменяемы электрически: D2S в патрон D4S — разное напряжение, убитый блок розжига.

Американская номенклатура: кросс-таблица

На лампах и в каталогах азиатских и американских машин встречаются номера SAE вместо категорий ECE. Соответствия, которые закрывают большинство случаев:

Обозначение «T10», «T20» на упаковках — не категория, а диаметр колбы в восьмых долях дюйма; под «T10» продают W5W, под «T20» — W21W/W21/5W. Ориентироваться на T-номер без уточнения — брать лампу вслепую: T20 бывает и однонитевой, и двухнитевой.

Итог: протокол чтения маркировки

1. Снимите лампу — категория нанесена на цоколь или колбу. Это первичный источник, каталоги — вторичный.

2. Буквы до цифр = семейство и цоколь. Y = жёлтая колба и, у байонетов, другой цоколь.

3. Дробь = две нити; но сверяйте всю категорию целиком: P21/5W и P21/4W — разные лампы.

4. Для семейства PGJ19 (H8/H9/H11/H16) и софиток — сверяйте мощность и длину, посадка обманчива.

5. Американский номер на упаковке — переводите в ECE-категорию по таблице, T-номер сам по себе ничего не гарантирует.

В карточках ламп CIKOO категория, цоколь и фактическая потребляемая мощность указаны отдельными строками — сверить с маркировкой снятой лампы можно до заказа. Если маркировка стёрта или сомневаетесь — пришлите фото лампы и патрона, определим категорию до покупки.
